2SK、2YK系列双级液环式真空泵

工作原理

2SK系列双级水环式真空泵工作原理:

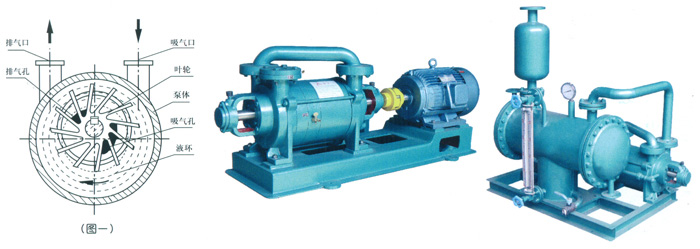

叶轮偏心地安装在泵体内,(如图一所示),当叶轮按图示方向旋转时,水受离心力的作用向四周甩出,形成了一个与泵腔形状相似的等厚度的封闭的水环,叶轮轮毂与水环知检构成了多个月牙形空间。在图一右侧,相邻两叶片间的月牙形空间不断增大,气体不断被吸入;在图一的左侧,相邻两叶片间的月牙形空间不断缩小,吸入的气体不断被压缩,压力不断增大。当压力大与外界大气压时,气体经排气孔排出,排出的气体经排气管排入大气中。泵在连续运转过程中,不断地进行着吸气、压缩、排气过程,从而达到抽气的目的。

型号及主要技术参数

型号\参数 抽气速率
m³/min
极限压力
Pa
电机功率
Kw
泵转速
r/min
供水量
L/min
吸排气
管口径
重量
Kg
2SK-1.5A
2YK-1.5A
1.5 3.3×10³ 4 1440 10-15 φ40 200
2SK-3A
2YK-3A
3 3.3×10³ 7.5 1440 15-20 φ40 290
2SK-6A
2YK-6A
6 3.3×10³ 15 1460 25-35 φ50 480
2SK-12A
2YK-12A
12 3.3×10³ 22 970 40-50 φ100 989
2SK-20A
2YK-20A
20 3.3×10³ 37 740 60-80 φ125 2118
2SK-30A
2YK-30A
30 3.3×10³ 55 740 70-90 φ125 2480

本产品复合《JB/T7255-94》

注:表中所列技术参数为下列规定条件下所测量得到:

1、大气压力为0.1013Mpa

2、进水温度为15℃

3、吸入空气温度为20℃-25

4、空气湿度为70%

5、供水量是极限压力为5×104Pa时的数值

6、抽气速率偏差±10%

应用范围及特点

2SK水环式真空泵,广泛适用于化工机构、石油、轻工、医药、食品等工业行业用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体,以便在密闭容器中形成一定的真空度。常用于真空蒸发、真空浓缩、真空干燥、真空过滤、真空送料等工艺过程。

泵采用特殊材料制造时,允许抽除部分带有少量腐蚀性的气体。

采用防爆电机时,遵守相应的安全规则下,可抽除一般的易燃易爆性气体。本水环泵采用机构密封结构,具有结构紧凑、密封性好、使用可靠、装拆方便,维修简单等特点。

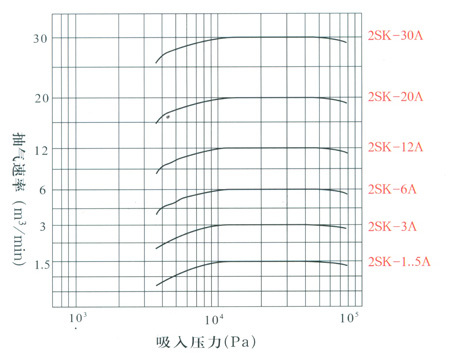

特性曲线

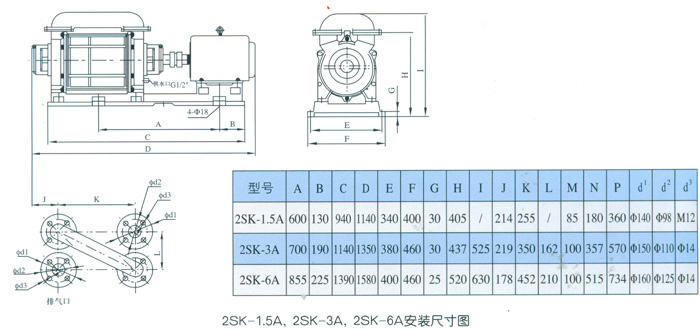

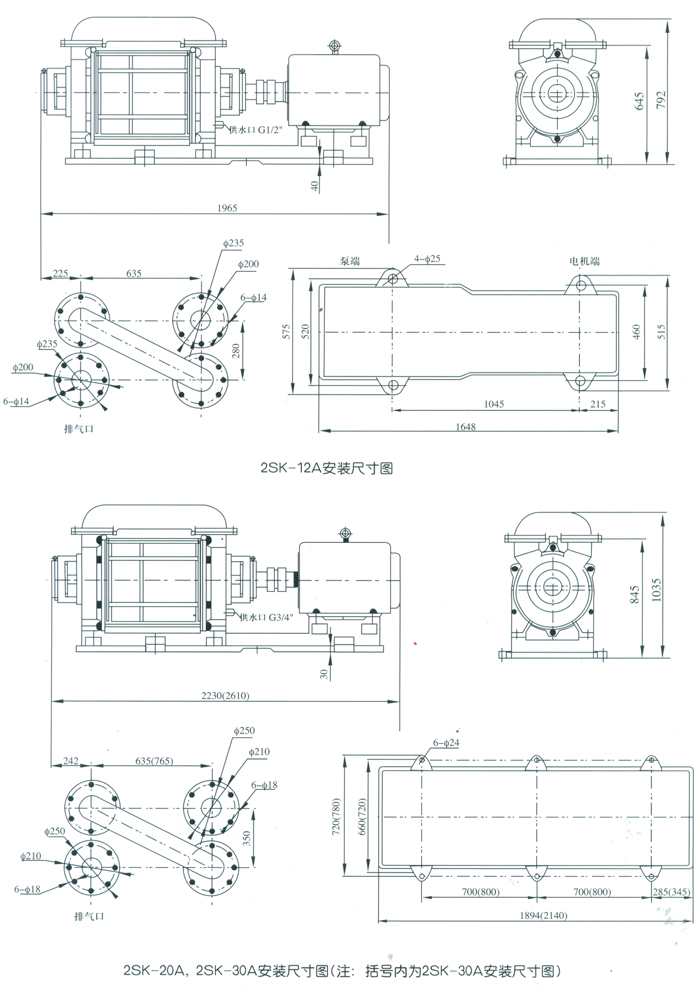

安装尺寸图
